NEMA17 Stepper Schrittmotor

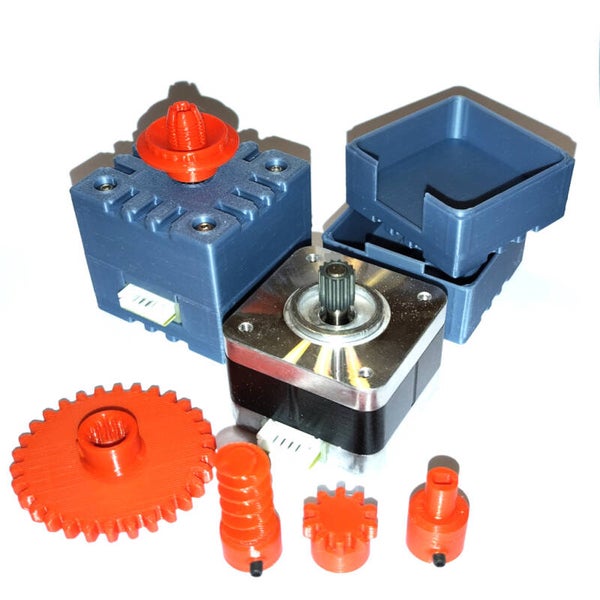

NEMA17 Schrittmotor im fischertechnik-kompatiblen 3D-Druck-Gehäuse. Das beliebte Community-Design von Jan (https://www.thingiverse.com/thing:3269804) ist hiermit auch für alle verfügbar, die keinen 3D-Drucker besitzen.

Zum Lieferumfang gehören:

- NEMA17 Schrittmotor im ft-kompatiblen Gehäuse

- fünf Adapter: Zahnrad Z10, Zahnrad Z30, Rastachsenaufnahme, Adapternabe und Schnecke

- zwei Madenschrauben M3x5 für die Adapter

- Anschlusskabel

Achtung, der Motor ist bei Lieferung nicht im Gehäuse montiert. Die Montage ist jedoch denkbar einfach, der Motor wird in der vorderen Gehäusehälfte verschraubt. Anschließend wird etwas Cyanacrylat-Sekundenkleber in die Falz des Gehäuses aufgetragen und beide Gehäusehälften verklebt.

Technische Daten des Motors:

• Schrittwinkel: 1,8° (200 Schritte)
• Ausführung: Bipolar
• Strangspannung: 10,4 V-
• Strangwiderstand: 31,5 Ω
• Strangstrom: 0,33 A
• Halte-Moment: 0,34 Nm
• Welle (ØxL): 5x12 mm mit 3 mm-Vierkant (Länge 8,6 mm)
